电子轨道衡原理

发布日期：2020-06-22 作者：点击：

1．机械称重台面

机械称重台面是由承重梁,过度器,纵向和横向限位装置等组成承重梁是秤体的主要部件,它直接承受被称物体的重量,足够的刚度和强度是它必不可少的条件。过度器是保证车辆平稳的进入称重台面的关键部件,它能使车辆进入称重台面时产生的震动小。纵向和横向限位装置的设置能使承重梁处于稳定状态。

2．传感器

传感器为电阻应变片式高精度称重传感器，它是整个系统的关键元件。动态电子轨道衡的传感器应具有工作温度范围宽，密封防潮，过载能力强，长期稳定可靠等特点。我厂生产的动态电子轨道衡所用传感器，一般选用高精度、高稳定性的优质称重传感器。

我厂采用的传感器主要参数如下：

1）．综合误差：.02%(FS)

2）．灵敏度：.0±0.002mV/V

3）．额定载荷：t。

4）．供桥电压：～15V

5）．工作温度范围： -30～70℃

6）．安全过载能力： 150%F.S

7）．密封等级：IP68

3．数据采集通道

我厂生产的十六位高速、高精度称重数据采集通道，集供桥电源、信号放大电路、滤波电路、光电隔离电路、数据预处理、A/D 转换、通讯接口为一体，它适合于各种动态称量衡器的高速数据采集。它采用了数字处理技术来实现数字低通虑波和数字抗干扰预处理，使得整机的抗干扰和可靠性大为提高。另外它采用的DC/DC 供电方案，进一步增强了整机安全性和抗干扰能力。

数据采集通道技术指标：

1）．A/D 转换精度：十六位

2）．A/D 转换速度： 100次/秒~400次/秒

3）．线性度：优于0.005％

4）．线性温度系数：〈15ppm

5）．零点温度系数：〈15ppm

6）．分辨力： 0.2uV

7）．信号输入范围： 0～30mV

8）．PC机与传感器隔离耐压：>1500V AC

9）．供桥电源： 10V 150mA

10）．工作环境范围：-10℃～+45℃

11）．存储温度：-25℃～+70℃

12）．通道外形尺寸：240×170×80mm

13）．通道重量：约2kg

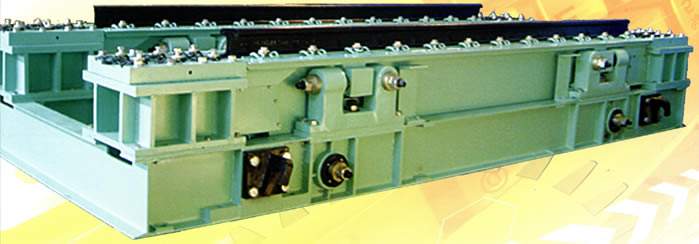

轨道衡

于小秤量或大于秤量不做检定）等三个秤量点，各秤量点应检定一个往返，检定时，衡车必须跨接到两个承载器上。如果轨道衡装配了自动置零或零点跟踪装置，在检定中可以运行。例如：对于中准确度级的数字指示轨道衡，e=20kg，量一般为18t，可使用砝码检衡车中的砝码小车吊装砝码组合成18t进行加载；点为2000e即为40t的秤量点，可使用砝码检衡车中的砝码小车吊装砝码组合成40t进行加载；80t的秤量点，该秤量点使用整车加载。偏载是轨道衡对同一载荷在承载器上不同位置性能的试验，车由承载器一端开始依次推至承载器的始端、支承点、相邻两对支承点的中部和末端进行检定，录示值，由另一端推离承载器，往返1次，每次小车离开承载器后。

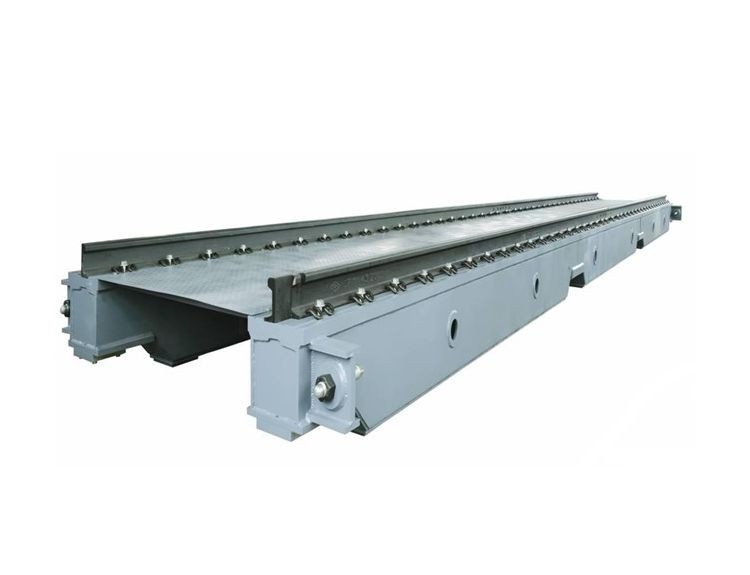

轨道衡

图13为过渡块部件设计图。垫等零件组成。过渡块作为基体，当调整高度小于3mm时，通过调整支座垫的厚度解决。当调整高度大于3mm时，通过更换支座的方法解决。图14为过渡块支座实体图。为了提高互换性，不同的轨型（43kg/m，50kg/m，轨）配置相应高度的过渡块支座。过渡块部件中的支座垫，是微调过渡块高度的零件。厚度有3mm等，根据现场过渡块磨损情况，选用不同厚度。过渡块部件中的支座、支座垫与过渡块，安装时涂抹黄油润滑、防锈，以便安装、更换和维护方便。图15为过渡器的防护架实体图。图中的单长圆孔是为适应不同轨型高度而设置的。双长圆孔是为调整过渡块与引线轨侧加工面密贴而设置的。图16为过渡器现场使用的照片。

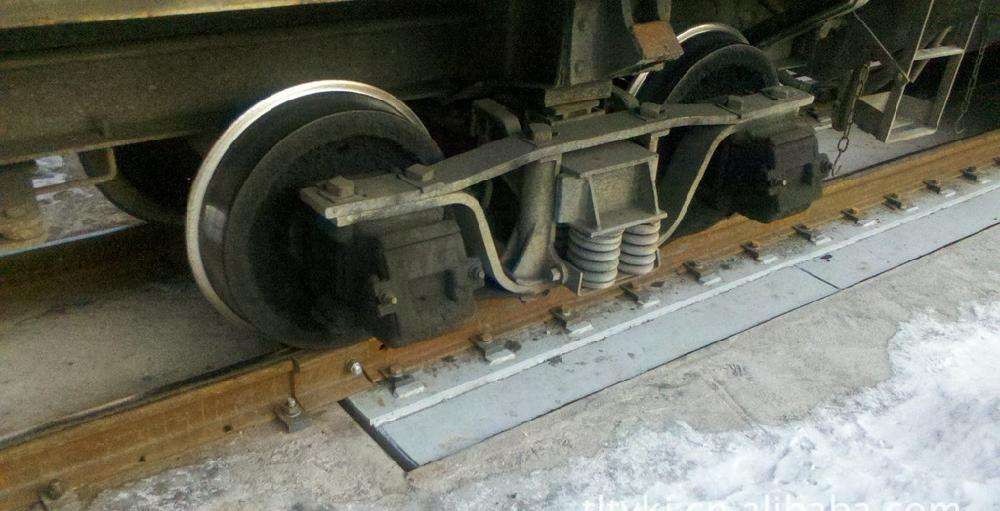

轨道衡

型、施工混凝土标号和施工方法。（2）依据轨道衡秤量，校核轨道衡承载机构主要零部件的设计，试工艺。（3）依据轨道衡秤量，校核轨道衡称重传感器的选配和安装。轨道衡所使用的柱式传感器同样需要校核。校核量程的同时还应关注等级（分度数）。（4）采用与重载铁路相关的技术标准，施工的基础。随着重载列车试验的完成，一系列相关标准将制订和实施，道衡的设计、制造和安装过程中。（5）依据轨道衡秤量，完善质量量值传递体系。提高货车运行速度，是安全提效的另一方面，同时也是对轨道衡计量的新要求。采样定理：要保证从信号采样后，离散信号无失真地恢复原始时间的连续信号。采样不会导致任何信号丢失，必须满足：①信号必须是“频带受限”的。
